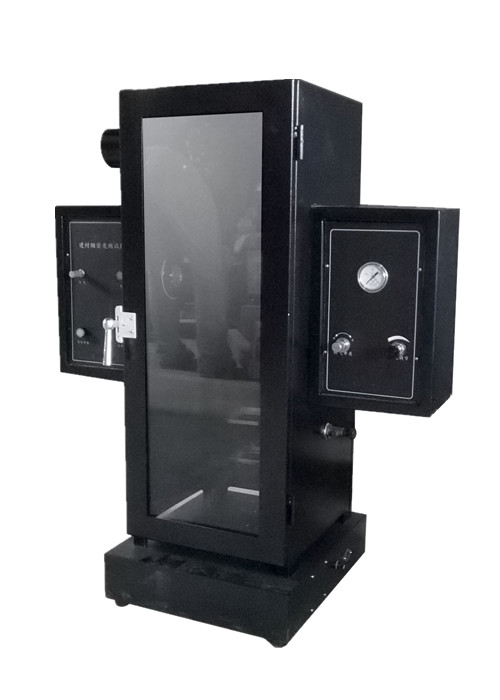

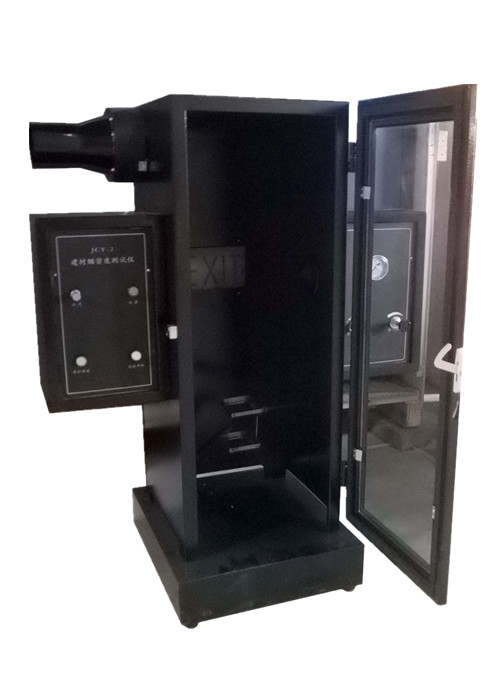

Plc-Steuerbaumaterial-Rauch-Dichte-Prüfeinrichtung mit automatischer Zündung

Baustoffrauchdichteprüfer

Erstens der Anwendungsbereich:
The JCY-2 building material smoke density tester is developed according to the technical conditions stipulated in the national standard GB/T8627-2007 "Test method for smoke density of burning or decomposition of building materials", und gilt für die statische Verbrennung von Baumaterialien und deren Erzeugnissen und anderen Materialien.

Zweitens die Merkmale des Produkts
1Diese Ausrüstung verwendet eine PLC-Steuerung, die logisch, intelligent, stabil und zuverlässig ist.
2Die Haupt- und Hilfsbrenner können automatisch gedreht und genau positioniert werden.
3. kann verschiedene Operationen, Aufzeichnungen, Zeitkurven und Ergebnisberechnungen im Test erfüllen.

Drittens: die einschlägigen technischen Parameter
1Maximale Rauchdichte (MSD) und Rauchdichte (SDR) des Prüfstücks: 0-100% kontinuierlich
Messung, automatische Berechnung;
2Der Korrekturfehler beträgt bei Standardleuchtmessung nicht mehr als 3%;
3. Arbeitsdruck des Bunsenbrenners (KPa 210 ± 5);
4. mit einem Bunsenbrenner 4 min lang eine Flamme auf die Probe aufgetragen;
5. Brennlampe: die Lampe für die Lebensdauer, die Länge beträgt 260 mm, der Durchmesser der Düse beträgt 0,13 mm und der Winkel ist 45° mit dem Gehäuse;
6. Fotoelektrisches System: die Lichtquelle ist eine Glühbirne, die Leistung beträgt 15 W und die Betriebsspannung 6 V;
7. Abgassystem: Diese Maschine ist mit einem leistungsstarken Abluftventilator ausgestattet. Nach der Prüfung kann sie die Abluft ablassen;
8- Messbereich der Rauchdichte: 0~100%;
9. Genauigkeit der Rauchdichtemessung: ± 3%
10Empfänger: Bei Siliziumphotovellen beträgt die Durchlässigkeit 0% ohne Licht und die Durchlässigkeit 100% ohne Obstruktion.
von
11. Arbeitsdruck des Hauptbrenners: 276KPa (verstellbar);
12. Automatische Zeitregelung, automatische Zündung, automatische Rauchabgasung; Lichtstrom kann in Phasen linear kalibriert werden
genauer sein;
13. Gasquelle: 95% Propangas oder Gas derselben Reinheit (von dem Kunden geliefert);
14. Länge * Breite * Höhe 740 * 500 * Höhe 900 (mm)
Arbeitsbedingungen
1. Umgebungstemperatur: 0 ° C - 40 ° C;
2Relative Luftfeuchtigkeit: ≤ 85%
3. Stromversorgungsspannung und -leistung: 220V ± 10%, 50HZ, 100W;
4Gasdruck: 0 - 0,3 MPa (verstellbar);
5- Umwelt- und Prüfbedingungen: Das Gerät sollte so betrieben werden, dass es nicht direkt beleuchtet oder auf das Gerät reflektiert wird.Die Gasquelle ist auszuschalten, um das Gerät 15 Minuten lang abzukühlen..
6. Umgebungsluftfluss: kein erzwungener Luftstrom während der Arbeitsbedingungen;
7. Das Gerät ist zur Prüfung in eine Abgaskappe zu legen;

Konstruktionsstandard: GB/T8627-2007 "Prüfmethode für die Rauchdichte bei Verbrennung oder Zersetzung von Baustoffen"
Erfüllt die Norm: GB/T8627 ASTM D2843
Viertens: Produktkonfiguration
1Tabakkiste 1
2Großer Skorpion 1
3. 3 Metallmaschen (auf dem Probenhalter eingerahmt)
4. Eine Sammelbox (im unteren Rahmen des Probenhalters)
5. Filter 3 Stück (für den Lichtdurchlässigkeitsindex siehe das digitale Zeichen auf der Metallhülle der Linse)
6Stromkabel 1
7Kautschukschlauch 1
8. Mitteldruckventil 1
9. U-Festplatte (einschließlich Gerätesoftware) 1
10. Anweisungen 1 Exemplar
11. Bescheinigung 1
