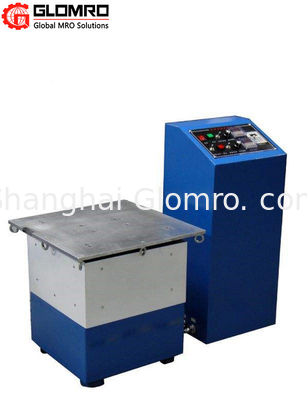

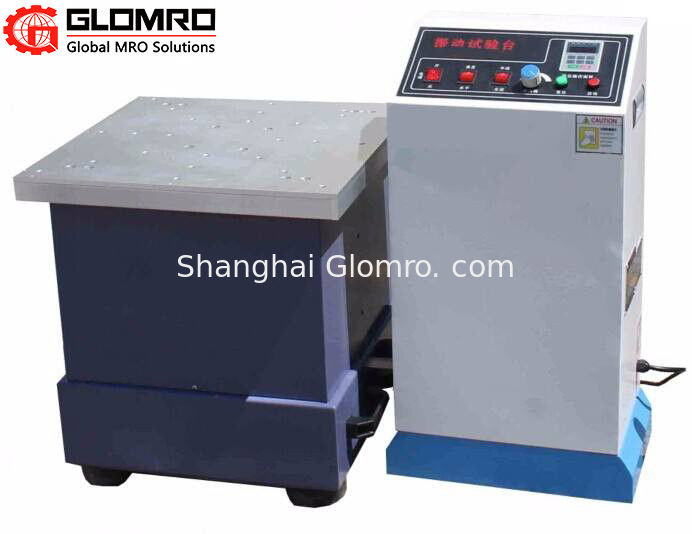

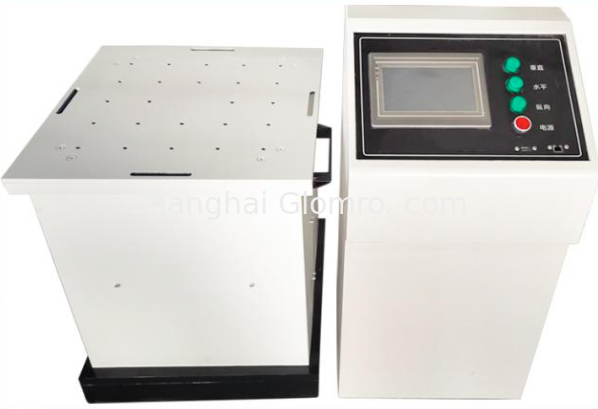

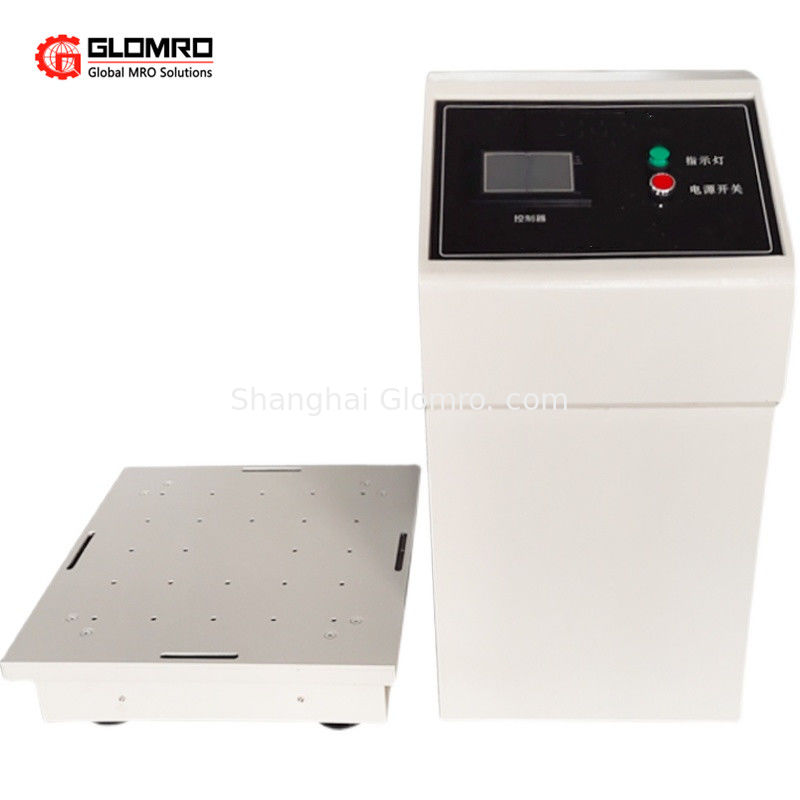

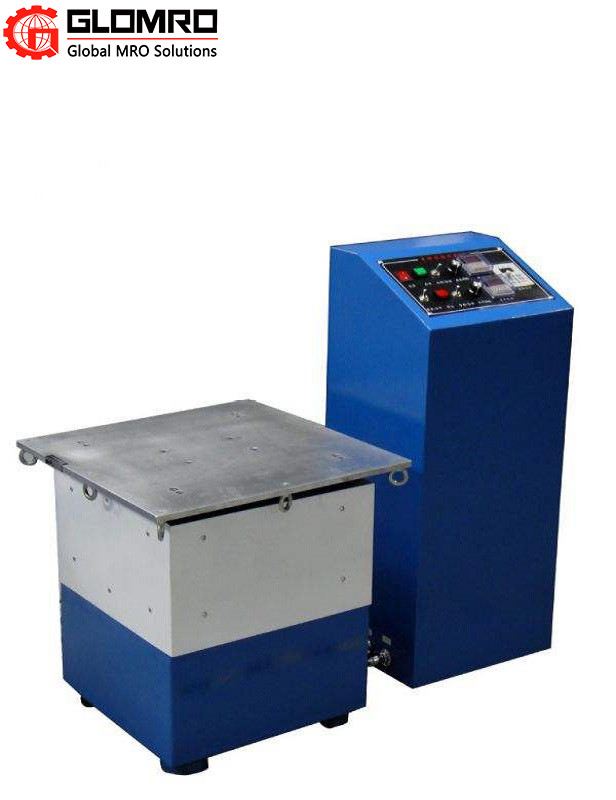

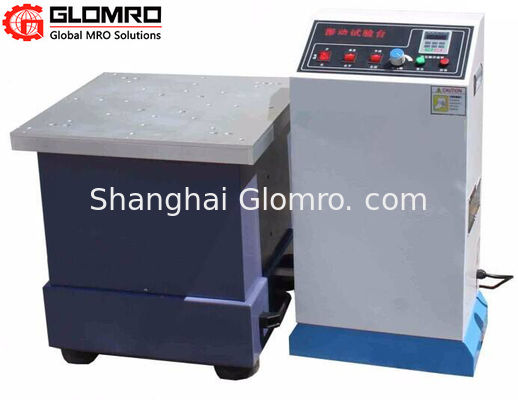

Einrichtung (vertikal/horizontal) Vibrationsprüfer/elektromagnetische Hochfrequenz-Vibrationsprüfmaschine
Schnelle Einzelheiten
geeignet für elektronische, elektromechanische, optische Kommunikation, Verpackung, AutomobilForschung, Entwicklung, Qualitätskontrolle und FertigungKontrollüberprüfung und Produktionslinie,Montagelinie. Sie eignet sich besser für die Qualitätsprüfung vonFertigprodukt zur Verbesserung der Produktqualität.Für das Schütteltisch-Software-System wird das unabhängig entwickelte CIMS+FCS übernommen, dasDie neuesten internationalen Vibrationsprüfstandards werden zitiert, um die Auswahl der festen Frequenz, der Schiebfrequenz,Verdoppelung der Häufigkeit, Programm, Logarithmus und zufällige Vibrationsmodi.
| Produktbezeichnung |
Modell |
Richtung der Vibration |
Größe |
Frequenzbereich |
vertikale Vibrationen
Prüfstand |
BXT-160 |
vertikal |
500x500x160 mm |
1 bis 600
|
Horizontale Schwingungen
Prüfstand |
BXT-260 |
horizontal |
500x500x260MM |
1 bis 2000 |
Vierdimensional
Schütteltisch |
BXT-360 |
Vertikal + horizontal |
500x500x360 mm |
1 bis 3000 |
Sechsdimensional
Schütteltisch |
BXT-580 |
Auf und ab.
Links und rechts
Vorne und hinten |
500x500x580MM |
1 bis 5000 |
| Maximale Prüflast (KG) |
100 |
| Frequenzbereich (0,01 Hz) |
1 Hz bis 600 Hz |
| Tabellengröße (CM) |
50*1*50 |
| Körpergröße ((CM) |
Vertikal+Horizontal +Vorder- und Rückseite (50*58*50) |
| Die Amplitude |
0 ~ 5 mm |
| Höchstbeschleunigung |
20G |
| Die Vibrationsrichtung |
Vertikal + Horizontal + Vorder- und Rückseite
(automatischer sechsdimensionaler All-in-One-Schütteltisch) |
| Frequenzmodulation |
Jede Frequenz im Bereich von 1-600 Hz |
| Frequenzüberwachung |
1-600Hz kann willkürlich eingestellt werden, echte Standard-Sweep hin und her |
| Programmierbare Funktion |
1-600Hz, 1-8 Abschnitte
Frequenz und Zeit beliebig eingestellt, kann zyklisch sein |
| Verdoppelung der Häufigkeit |
8 Sektionen multipliziert,niedrig bis hoher Frequenz,hoher bis niedriger Frequenz,niedriger bis hoher und dann hoher bis hoher Zyklus |
| Logarithmische Funktion |
Auf und ab, auf und ab.
von unten nach oben und von unten nach unten
Logarithmische/recycelbare Frequenz-Drei-Modi |
| Die Schwingungswellenform |
Halbwelle/Fullwelle |
| Zeitkontrolle |
Jede Zeit kann festgelegt werden. |
| Präzision |
Die Frequenz kann auf 0,01Hz angezeigt werden, die Präzision 0,1Hz. |
| Die Gesamtleistung |
2.6 KW |
| Stromversorgungsspannung (V) |
220 V |
| Die Funktion erkennen |
Sinuswelle, FM, Schieben, programmierbar,
Frequenzverdoppelung, Logarithmus, Zeitregelung, zufällige Vibrationen |
Funktionen
1, Tischgröße (mm): 500×1000 andere Größen können angepasst werden
2. Amplitude: 0 bis 5 mm
3, die maximale Last: 100 kg
4, Frequenz: 1 Hz bis 600 Hz
5, die maximale Beschleunigung: 0 ~ 20g (1g = 9,8m/S2)
6, Schwingungswellenform: Sinuswelle (Halbwelle, Vollwelle)
7. Sweep-Funktion (1~600Hz): (Frequenz nach oben/Frequenz nach unten/Zeitrahmen) kann willkürlich auf Standard-Sweep hin und her eingestellt werden.
8. Programmierbare Funktion (1~600Hz): 1~15 Segmente. Die Zeit und Frequenz jedes Segments können beliebig eingestellt werden, um die Zykluserkennungsfunktion zu erreichen.
9, Schwingungsrichtung: 1 vertikal (Z-Achse), 2 horizontal (X, Y-Achse), 3 vertikal + horizontal (Y, X, Z-Achse)
10, Präzision: Frequenz kann auf 0,01 Hz angezeigt werden
11Schütteltischleistung: 4,5 kW
12, Stromversorgungsspannung: 380V 50Hz
13, der maximale Strom: 10A
16, Zeitregelung: jede Zeit kann eingestellt werden (Sekunden)
17, um die Funktion zu erreichen: Sinuswelle, FM, Frequenz-Sweep, programmierbar, maximale Beschleunigung, Amplitudenmodulation, Zeitregelung.
18, Messgerät (optional): wenn Sie die Amplitude, Beschleunigung lesen müssen
Vorteile
1.X-, Y- und Z-Achsenvibrationen können auf demselben Tisch realisiert werden,mit Programmsteuerung,genaue undausgewogene Frequenz und keine Verschiebung während des langfristigen Betriebs;
2.Mit Einzelpunkt-, Segment- und Mehrsegment-Zeitvermittlung;
3.Schrittlose Amplitudenanpassung, mit Frequenzüberwachungs- und Frequenzfeststellungsfunktionen,die Prüfvorschriften verschiedener Industriezweige;
4Ein eingebettetes Amplitudenvorhersageprogramm, vier Punkte synchrone Anregung, einheitliche Tabelle.Schwingungen;
5.Der Anti-Interferenz-Schaltkreis wird hinzugefügt, um die Störungen durch starke elektromagnetische Felder zu lösenDer Steuerkreis und die Tischplatte sind nicht magnetisch und statisch.
6Es besteht aus industriellen Verbundwerkstoffen, präzisen Verarbeitungen, einer schönen und großzügigen Plattform,Die Anlagen sind in der Lage, die Betriebs- und Steuerung zu humanisieren, und übernehmen ein spezielles Mess- und Steuerungsmodul, um dieDie Ausrüstung funktioniert stabiler.
