Produktbeschreibung:

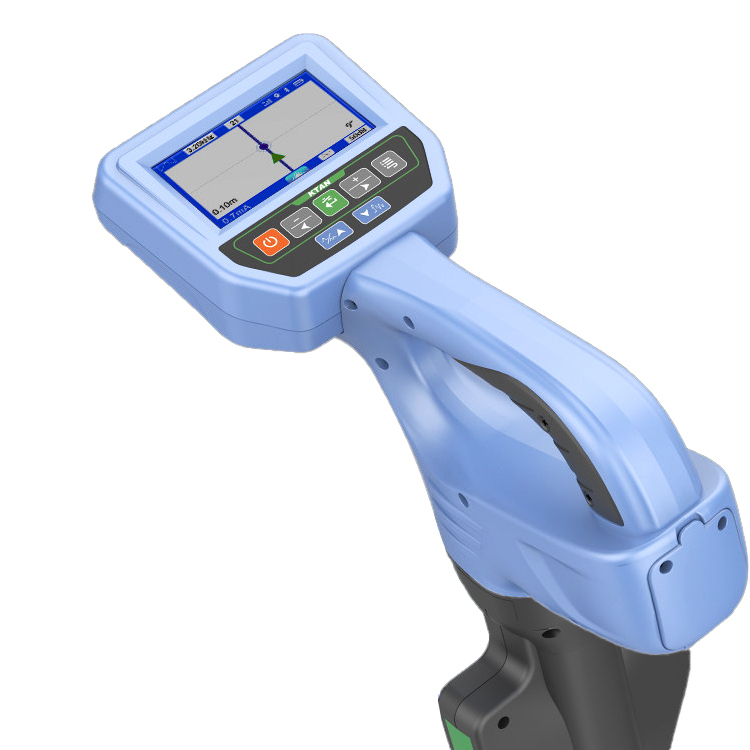

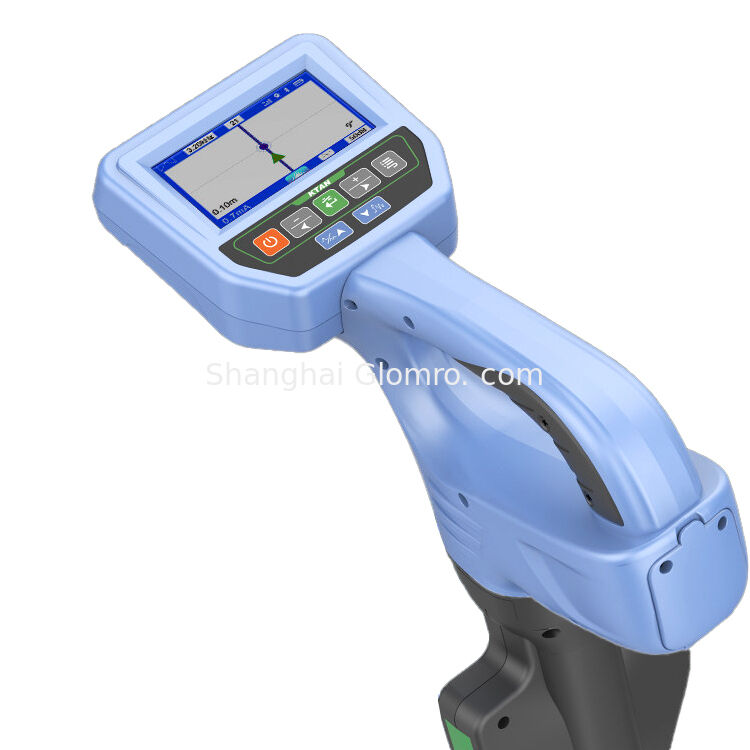

Dieses professionelle unterirdische Pipeline- und Kabeldetektorsystem besteht aus einem Hochleistungsempfänger und -sender und wurde für Wartungs-, Bau- und Ingenieurteams von Versorgungsunternehmen entwickelt. Es integriert Mehrfrequenz-Pipeline-Erkennung, präzise Kabelidentifizierung und optionale Funktionen zur Fehlerortung und ermöglicht so eine effiziente Ortung, Tiefenmessung und Stromüberwachung von erdverlegten metallischen und nichtmetallischen Pipelines sowie Strom-/Kommunikationskabeln. Mit mehreren Erkennungsmodi (direkte Verbindung, induktive Kopplung, Induktion) und intuitiver Touchscreen-Bedienung liefert es zuverlässige Leistung in komplexen unterirdischen Umgebungen und unterstützt die Erkennung über große Entfernungen bis zu 20 km und Tiefenmessungen bis zu 20 m, während es gleichzeitig internationale Sicherheitsstandards (IEC61010-Serie) einhält.
Hauptmerkmale dieser Maschine
1)Mehrfrequenzerkennung: Unterstützt 12 aktive Frequenzen (577 Hz–201 kHz) plus passive Erkennung der Netzfrequenz von 50/60 Hz und gewährleistet so die Kompatibilität mit verschiedenen Kabel- und Rohrleitungstypen.
2)Flexible Erkennungsmodi: Bietet Spitzen-, Null- und Audiomethoden zur Pipeline-Erkennung mit drei Eingabemethoden (direkte Verbindung, induktive Kopplung, Induktion) zur Anpassung an unterschiedliche Feldbedingungen.
3) Hochpräzise Positionierung: Bietet eine horizontale Positionierungsgenauigkeit von ±5 % (0–3 m vergrabene Tiefe) und ±15 % (3–20 m vergrabene Tiefe) mit klarer Signalvisualisierung über die klassischen, Vollbild- und Kurvenanzeigemodi.
4)Intelligente Kabelidentifizierung: Verwendet flexible Klemmen zur gleichzeitigen Identifizierung von 1–10 Kabeln, mit integrierter Kalibrierung und Richtungsprüfung für zuverlässige Ergebnisse.
5) Große Reichweite und langlebig: Der Empfänger kann Kabel bis zu 20 km (direkte Verbindung) erkennen und verfügt über einen 6400-mAh-Akku; Der Sender bietet eine einstellbare Leistung von 10 W und eine Kapazität von 12800 mAh, beide mit robusten Lithium-Ionen-Netzteilen.
6)Benutzerfreundliches Design: Ausgestattet mit großen kapazitiven Touch-LCDs (4,3-Zoll-Empfänger / 5,6-Zoll-Sender) und intuitiven Schnittstellen sowie Überlast-/Kurzschlussschutz für sicheren Betrieb.
7)Optionale erweiterte Funktionen: Unterstützt die A-Frame-Erdschlussortung und die stethoskopbasierte Kabelidentifizierung und erweitert so die Anwendungsszenarien für die Fehlerbehebung bei Versorgungsunternehmen.
8)Konformität und Sicherheit: Erfüllt die Normen IEC61010 und IEC61326 und gewährleistet so den sicheren Einsatz in Industrie- und Bauumgebungen.
Modellspezifikation
| Modell |
Erkennungstiefe |
Erkennungslänge |
Standort der Pipelineroute |
Lage der vergrabenen Tiefe der Pipeline |
3 Erkennungsmodi |
Integriertes Bluetooth |
Fehlerort des Kabels mit niedrigem Widerstand |
Kabelidentifizierung |
Fernüberwachung und -steuerung |
Fehlerortung eines hochohmigen Kabels |
Integrierte GPS-Positionierung |
Standort der nichtmetallischen Pipeline |
Positionierung und Kartierung auf Zentimeterebene |
| GLO-9500G Pro |
5m |
3 km |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9500A Pro |
5m |
3 km |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
- |
- |
- |
- |
| GLO-9600G Pro |
10m |
5 km |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9600A Pro |
10m |
5 km |
✅ |
✅ |
✅ |
- |
✅ |
✅ |
- |
- |
- |
- |
- |
| GLO-9800G Pro |
15m |
10 km |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9800A Pro |
15m |
10 km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900G Pro |
20m |
20 km |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9900A Pro |
20m |
20 km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900X Pro |
20m |
20 km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
| GLO-9900R Pro |
20m |
20 km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
Spezifikationen des Empfängers
| Artikel |
Details |
| Funktion |
Pipeline-Erkennung, Kabelpositionsverfolgung, Richtungsanzeige, Tiefenmessung, Strommessung, Kabelidentifizierung |
| Stromversorgung |
7,4 V DC 6400 mAh wiederaufladbarer Lithium-Akku |
| Eingabemethoden |
Eingebaute Empfangsspule, externe flexible Klemme, externer A-Rahmen |
| Empfangsfrequenzen |
Aktive Erkennungsfrequenzen: 577 Hz, 640 Hz, 1280 Hz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10 kHz, 33 kHz, 66 kHz, 82 kHz, 201 kHz
Passive Erkennungsfrequenzen der Netzfrequenz: 50 Hz, 60 Hz |
| Pipeline-Erkennungsmodi |
Peak-Methode, Null-Methode, Audio-Methode |
| Anzeige der Pipeline-Erkennung |
Klassischer Positionierungsmodus, Vollbild-Signalmodus, Signalkurvenmodus |
| Pipeline-Erkennungsreichweite |
Direktverbindungsmethode: bis zu 0–20 km Kabellänge
Induktive Kopplungsmethode: bis zu 0–10 km Kabellänge
Induktionsmethode: Geeignet für Kabel mit einer Tiefe von weniger als 2 m |
| Tiefengenauigkeit |
Horizontale Positionierungsgenauigkeit: ±5 % (Einbautiefe 0–3 m) – ±15 % (Einbautiefe 3–20 m) |
| Audioanzeige |
UKW-Ton variiert je nach Signalstärke |
| Interferenzabstand |
Induktive Kopplungsmethode: keine Störungen über 5 m hinaus
Induktionsmethode: Keine Störungen über 20 m hinaus
Kabelkennzeichnung: keine Störungen über 5 m hinaus (induktive Kopplungsmethode) |
| Kabelidentifizierung |
Identifikationsmethode: Intelligente Identifikation über flexible Klemme; Anzahl identifizierbarer Kabel: 1–10
Kalibrierungswert: Eine Voraussetzung für eine erfolgreiche Identifizierung ist, dass der aktuelle Prozentsatz des empfangenen Signals zum gesendeten Signal zwischen 75 % und 135 % liegt.
Richtungsabhängigkeit: Eine Voraussetzung für eine erfolgreiche Identifizierung ist, dass die Richtungen der Senderklemme, der Empfängerklemme und des geladenen Signals konsistent sein müssen |
| Erkennungsbereich der Kabelidentifizierung |
Direktanschlussmethode: identifizierbarer Schleifenwiderstand 0Ω–8kΩ
Induktive Kopplungsmethode: identifizierbarer Schleifenwiderstand 0Ω–1kΩ |
| LCD |
4,3 Zoll großes kapazitives Touch-LCD |
| Abmessungen |
Ca. 336,5 mm × 140,6 mm × 785,3 mm |
| Flexible Stromzange |
Länge ca. 620mm, Drahtdurchmesser ca. 8mm |
| Innendurchmesser der flexiblen Spule |
φ200mm |
| Konforme Standards |
IEC61010-1 CAT III 600 V, IEC61010-031, IEC61326 Verschmutzungsgrad 2 |
Spezifikationen des Senders
| Artikel |
Details |
| Funktion |
Mehrere Frequenzsignalübertragungsmodi zur Erkennung der Pipelineroute, Kabelidentifizierung und Fehlerortung |
| Stromversorgung |
11,1 V DC 12800 mAh wiederaufladbarer Lithium-Akku |
| Eingabemethoden |
Direkter Anschlussausgang, Induktionsmethode, Klemmkupplung |
| Ausgangsfrequenzen |
577 Hz, 640 Hz, 1280 Hz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10 kHz, 33 kHz, 66 kHz, 82 kHz, 201 kHz |
| Ausgangsleistung |
10 W Max, 10 Stufen einstellbar, vollautomatische Impedanzanpassung in Echtzeit |
| Direkter Anschluss der Ausgangsspannung |
150 Vpp MAX |
| Stromkreisschutz |
Überlast- und Kurzschlussschutz |
| LCD |
5,6 Zoll großes kapazitives Touch-LCD |
| Instrumentenabmessungen |
Ca. 332,9 mm × 228,5 mm × 192,3 mm |
| Gewicht |
Sender: 3,85 kg, Senderklemme: 1,12 kg |
| Abmessungen der Senderklemme |
250 mm × 140 mm × 35 mm (L×B×T) |
| Innendurchmesser der Senderklemme |
φ150mm |
| Länge des Senderklemmenkabels |
3m |
| Konforme Standards |
IEC61010-1 (CAT III 300 V, CAT IV 150 V, Verschmutzungsgrad 2) |
