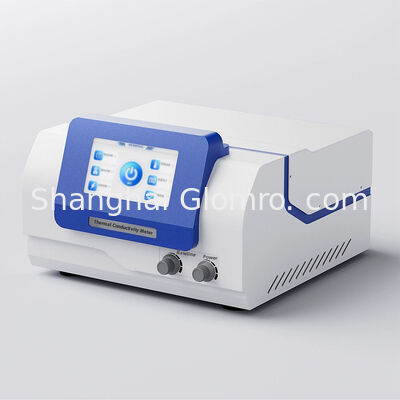

Wärmeleitfähigkeitsmessgerät

VergänglichPFahrspurHEssenSWir habenMEthodTHermalCAntriebskraftMEther

Einführung in das Instrument

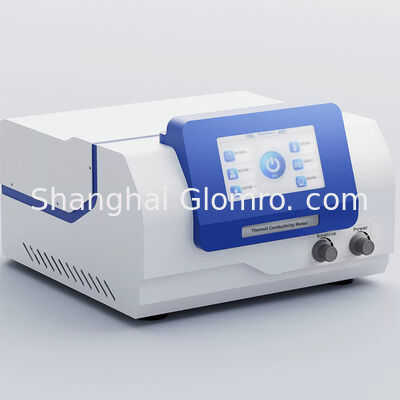

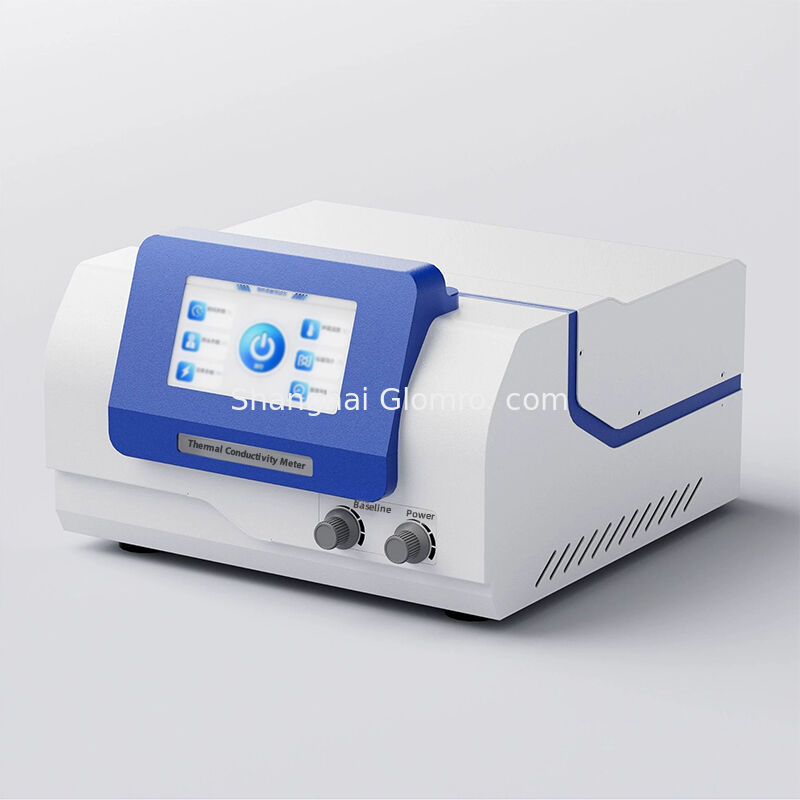

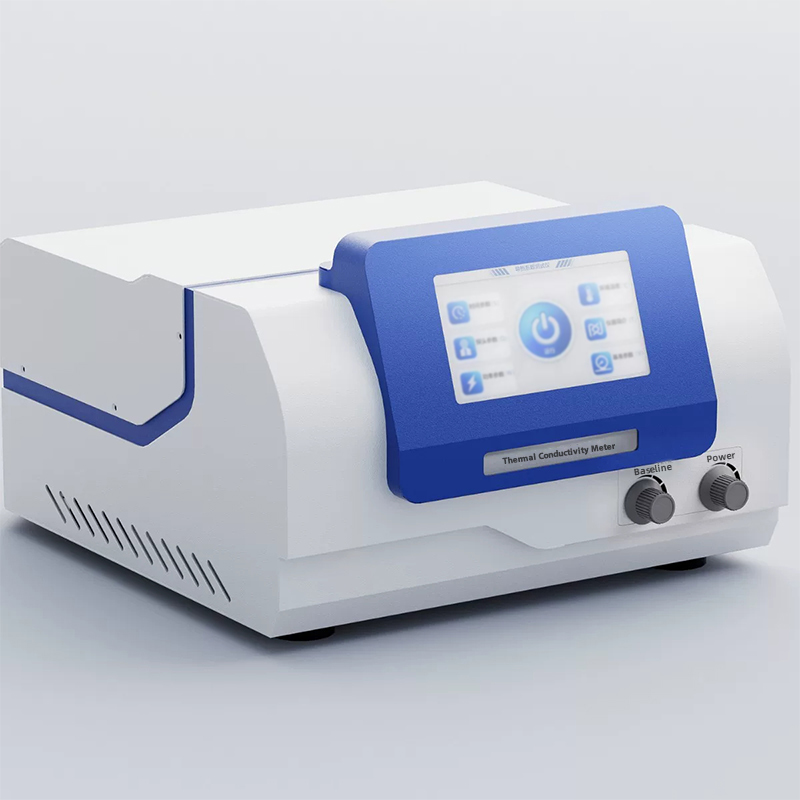

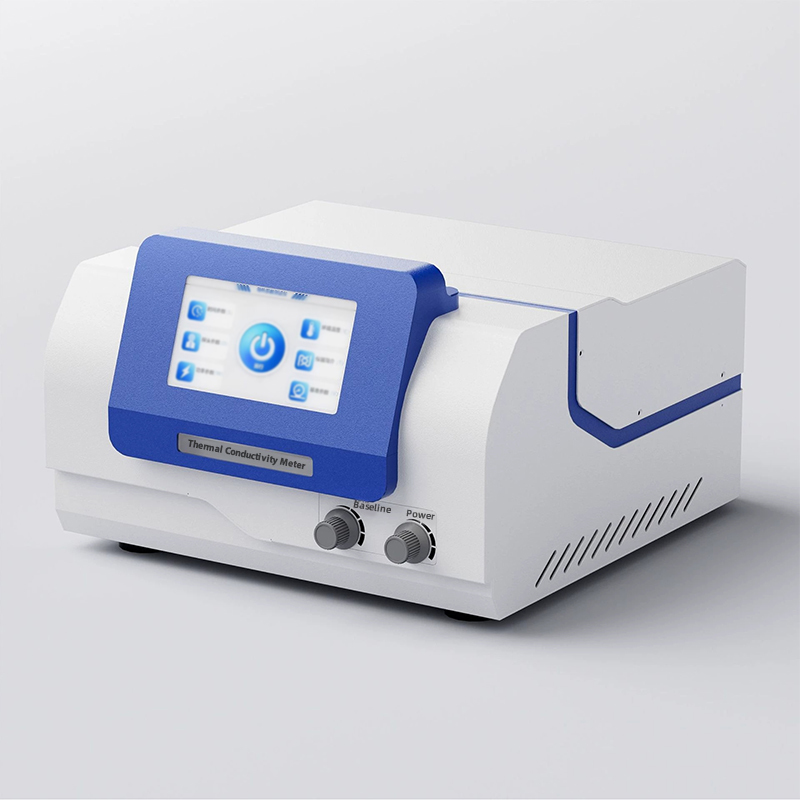

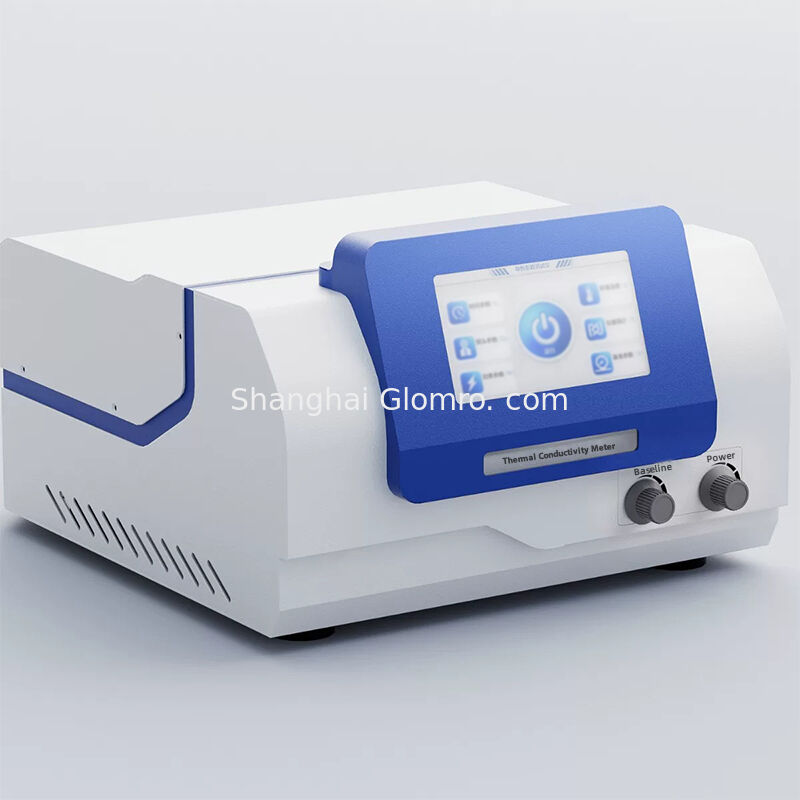

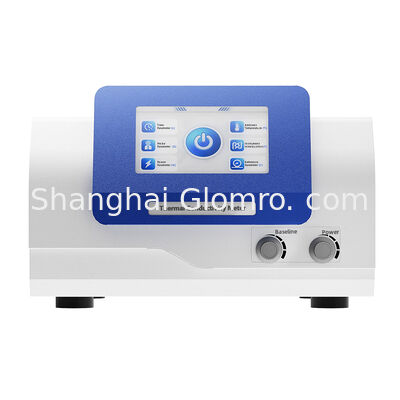

BXT-DR-S ist ein Wärmeleitfähigkeitstester, der unter Verwendung der transienten planaren Wärmequelle (TPS) entwickelt wurde und zur Prüfung der Wärmeleitfähigkeit verschiedener Materialien verwendet werden kann.Die vorübergehende planare Wärmequellemethode ist die neueste
Dies ist eine Methode zur Erforschung der Wärmeleitfähigkeit, die die Messtechnik auf ein ganz neues Niveau gebracht hat.Die Fähigkeit, die Wärmeleitfähigkeit bei der Untersuchung von Materialien schnell und genau zu messen, bietet große Bequemlichkeit für die Qualitätsüberwachung in UnternehmenDas Gerät ist einfach zu bedienen, das Verfahren ist einfach und leicht verständlich und es wird die getestete Probe nicht beschädigen.

Arbeitsprinzip

Die Technologie der transienten planaren Wärmequelle (TPS) ist eine neuartige Methode zur Messung der Wärmeleitfähigkeit.Das Prinzip der Bestimmung der thermischen Eigenschaften von Materialien beruht auf der vorübergehenden Temperaturreaktion, die durch eine schichtförmige Wärmequelle mit Stufenheizung in einem unendlichen Medium erzeugt wirdDie Verwendung von thermisch widerstandsfähigen Materialien zur Herstellung einer flachen Sonde, die sowohl als Wärmequelle als auch als Temperatursensor dient.Der Wärmewiderstandskoeffizient einer Legierung hängt linear mit Temperatur und Widerstand zusammen, was bedeutet, daß durch das Verständnis der Widerstandsänderung der Wärmeverlust ermittelt werden kann, wodurch die Wärmeleitfähigkeit der

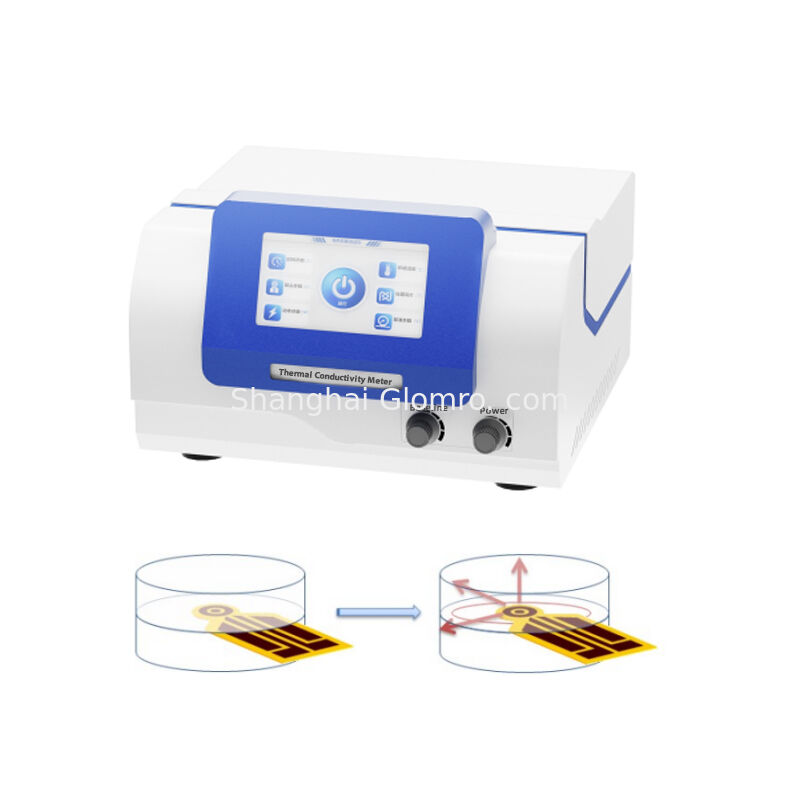

Die Sonde dieser Methode besteht aus einer durchgehenden Doppelhelix-Struktur, eine dünne Folie, die durch Ätzen einer leitfähigen Legierung gebildet wird.mit einer zweischichtigen isolierenden Schutzschicht auf der Außenschicht und einer sehr dünnen Dicke, die der Sonde eine gewisse mechanische Festigkeit verleiht und die elektrische Isolierung mit der Probe aufrechterhält.Wenn der Strom durch die Sonde geht, wird ein gewisser Temperaturanstieg erzeugt und die erzeugte Wärme diffundiert gleichzeitig auf die Proben auf beiden Seiten der Sonde.Die Geschwindigkeit der thermischen Diffusion hängt von den Eigenschaften der Wärmeleitfähigkeit des Materials ab.Durch die Erfassung der Temperatur und der Reaktionszeit der Sonde kann die Wärmeleitfähigkeit direkt aus einem mathematischen Modell ermittelt werden.

Prüfobjekt

Metalle, Keramik, Legierungen, Erze, Polymere, Verbundwerkstoffe, Papier, Gewebe, Schaumstoff (Wärmedämmstoffe und Platten mit flacher Oberfläche), Mineralwolle, Zement
alle, glasverstärkte Verbundplatten CRC, Zement-Polystyrol-Platten, Sandwichbeton, glasverstärkte Stahlplatten Verbundplatten, Papier Honigstockplatten, Kolloide, Flüssigkeiten, Pulver,Feststoffe in Form von Körnern und Pasten, etc., haben eine Vielzahl von Prüfobjekten.

Hauptmerkmale

Sie Referenznormen für Maschinensysteme: ISO 22007-2".

Sie Der Prüfbereich ist breit, die Prüfleistung ist stabil und er ist auf dem führenden Niveau unter ähnlichen Instrumenten in China.

Sie Die direkte Messung mit einer Prüfzeit von etwa 5 bis 160 Sekunden, die eingestellt werden kann, ermöglicht eine schnelle und genaue Messung der Wärmeleitfähigkeit und spart viel Zeit.

Sie Es wird nicht durch den thermischen Kontaktwiderstand wie bei der statischen Methode beeinflusst;

Sie Eine spezielle Probenvorbereitung ist nicht erforderlich und es gibt keine besonderen Anforderungen an die Form der Proben.Festblöcke benötigen nur eine relativ glatte Probenoberfläche und eine Länge und Breite, die mindestens doppelt so groß sind wie der Durchmesser der Sonde;

Sie Die Durchführung zerstörungsfreier Prüfungen an Proben bedeutet, dass sie wiederverwendet werden können.

Sie Die Sonde verwendet eine Doppelhelixstruktur für die Konstruktion, kombiniert mit einem speziellen mathematischen Modell, und verwendet Kernalgorithmen zur Analyse und Berechnung der auf der Sonde gesammelten Daten.

Sie Die Konstruktion der Probentafel ist klug, einfach zu bedienen, geeignet für die Platzierung von Proben unterschiedlicher Dicke und zugleich einfach und schön.

Sie Die Datenerfassung auf der Sonde verwendet importierte Datenerfassung Chip
s, die eine hohe Auflösung aufweisen und die Testergebnisse genauer und zuverlässiger machen können;

Sie Das Steuerungssystem des Hosts verwendet ARM-Mikroprozessoren, die eine schnellere Verarbeitungsgeschwindigkeit haben als herkömmliche Mikroprozessoren, wodurch die Analyse- und Verarbeitungsfähigkeiten des Systems verbessert werden.und führt zu genaueren Berechnungsresultaten;

Sie Das Gerät kann zur Bestimmung von thermischen Eigenschaften wie Blockfesten, Pastenfesten, Körnchenfesten, Kolloiden, Flüssigkeiten, Pulvern, Beschichtungen, Filmen, Isolationsmaterialien usw. verwendet werden.

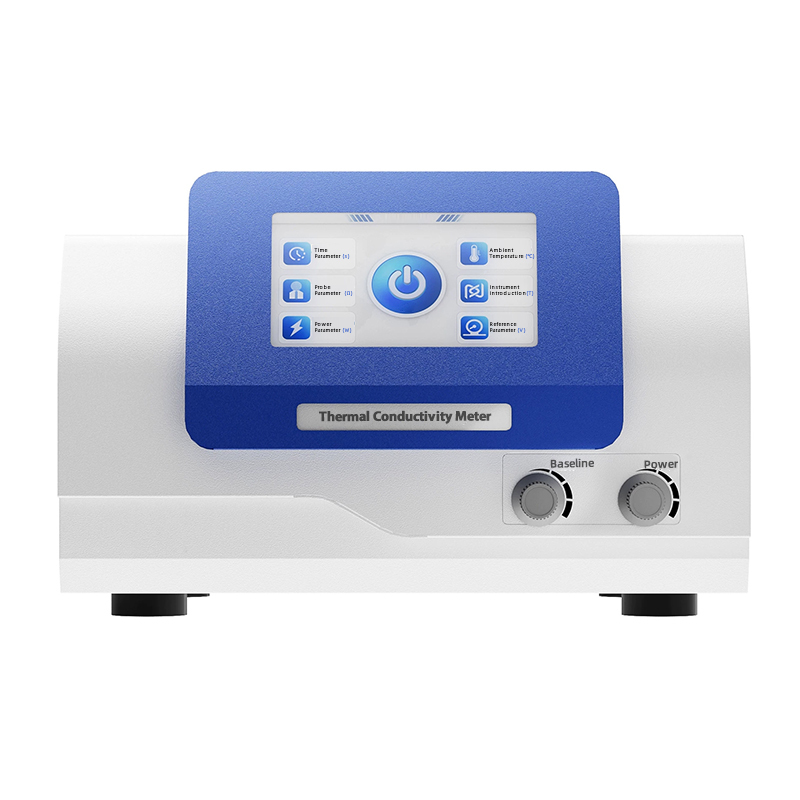

Sie Intelligente Mensch-Maschine-Schnittstelle, Farb-LCD-Display, Touchscreen-Steuerung, einfache und einfache Bedienung;

Sie Leistungsfähige Datenverarbeitungsfähigkeiten, ein hoch automatisiertes Computerdatenkommunikations- und Berichtsverarbeitungssystem.

Technischer Parameter

Im Vergleich zu anderen Methoden ist es schneller
, einfacher, und mehr cumfassend
