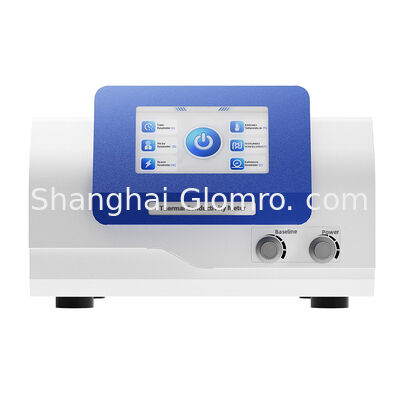

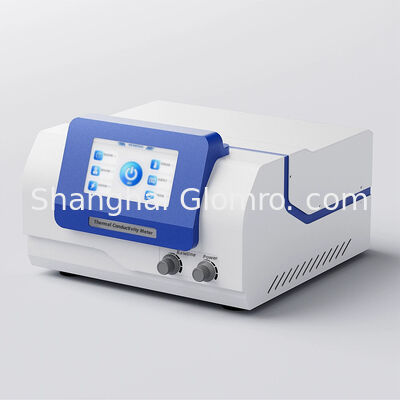

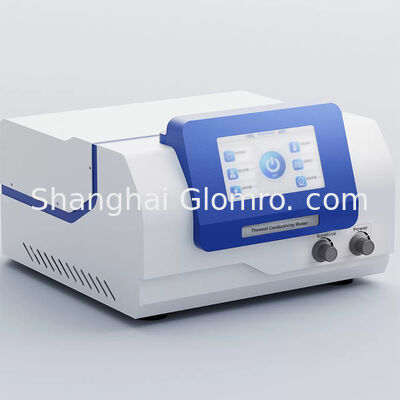

TPS Transiente Ebenenquelle Wärmeleitfähigkeitsanalysator für Metall-Keramik-Verbundwerkstoffe

VorübergehendPFahrbahnHessenSQuelleMEthikThermalCOnduktivitätMeter

Einführung in das Instrument

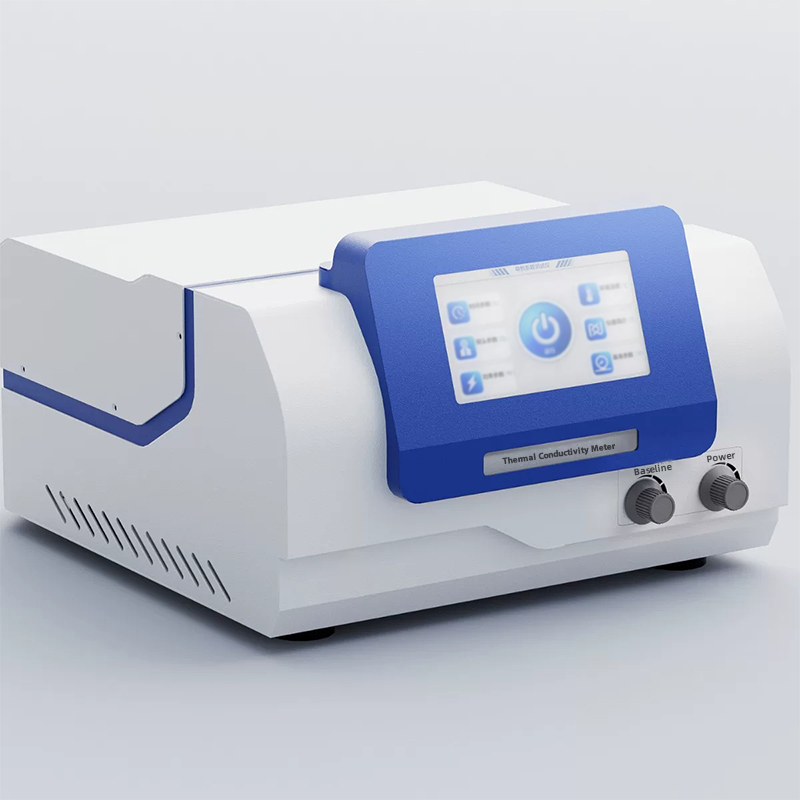

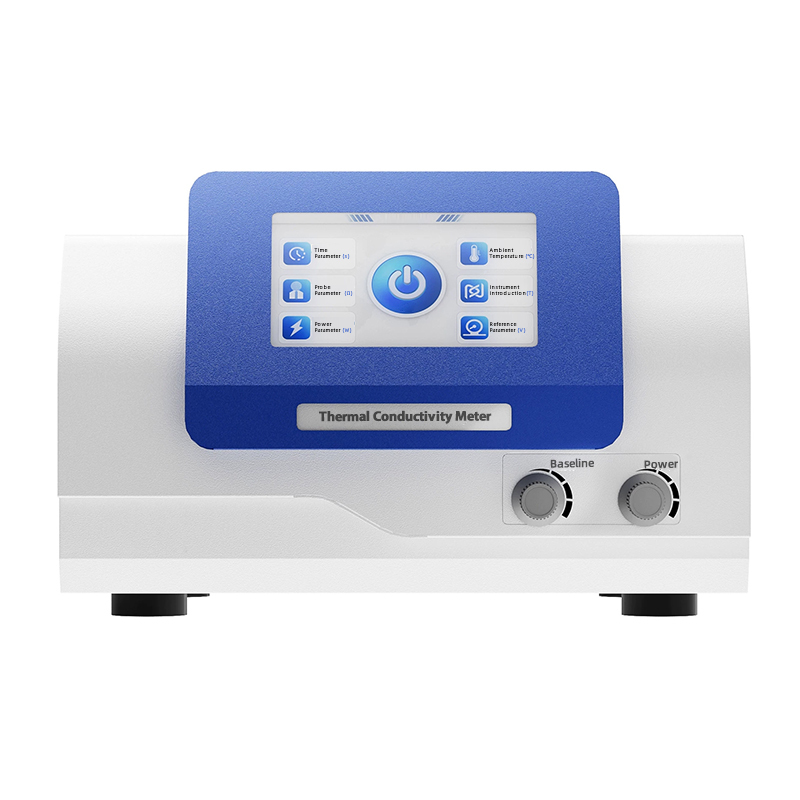

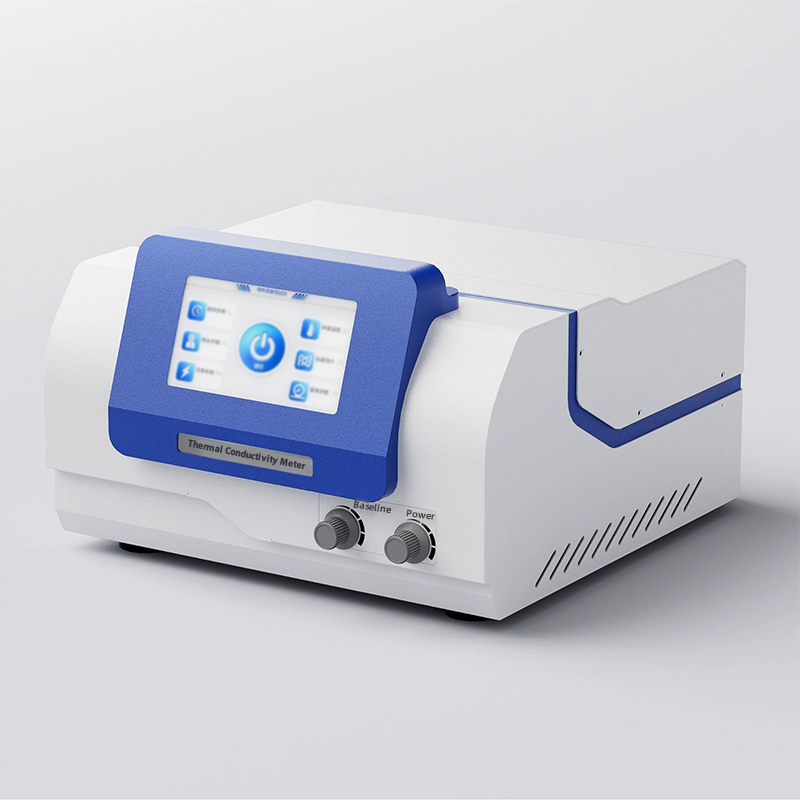

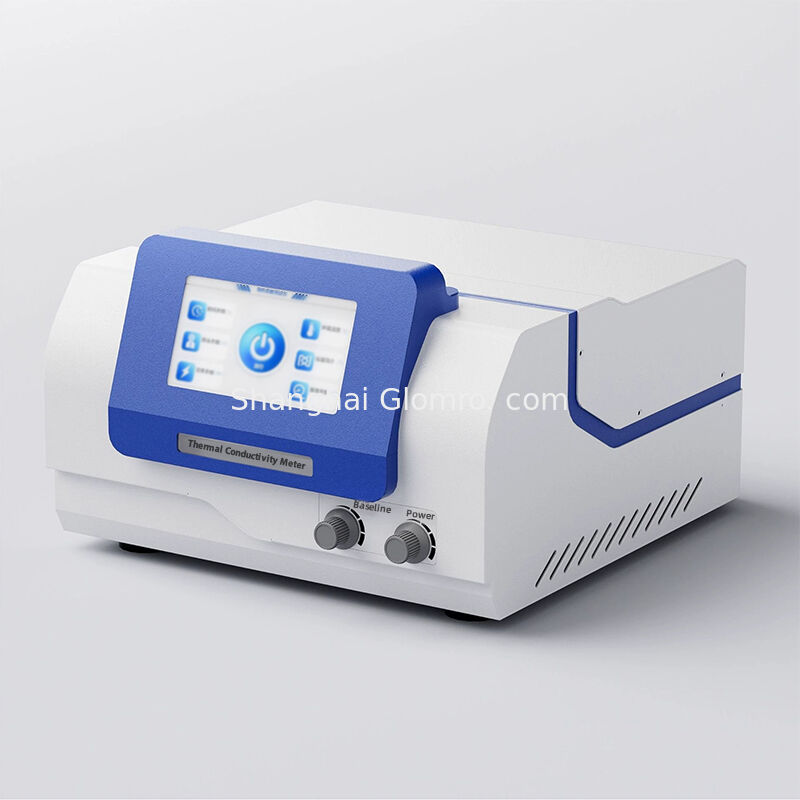

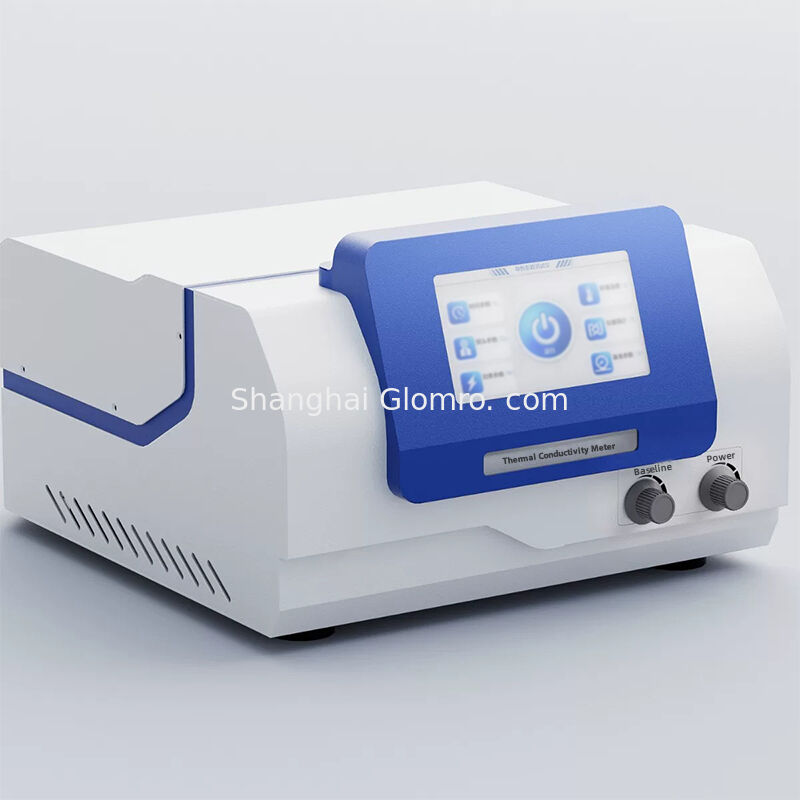

BXT-DR-S ist ein Wärmeleitfähigkeitstester, der mithilfe der transienten planaren Wärmequellentechnologie (TPS) entwickelt wurde und zum Testen der Wärmeleitfähigkeit verschiedener Arten von Materialien verwendet werden kann. Die transiente planare Wärmequellenmethode ist die neueste Art von m
Methode zur Untersuchung der Wärmeleitfähigkeit, die die Messtechnik auf ein völlig neues Niveau gehoben hat. Die Möglichkeit, die Wärmeleitfähigkeit bei der Untersuchung von Materialien schnell und genau zu messen, bietet großen Komfort für die Qualitätsüberwachung in Unternehmen, die Materialproduktion und die Laborforschung. Das Instrument ist einfach zu bedienen, die Methode ist einfach und leicht zu verstehen und es verursacht keine Schäden an der getesteten Probe.

Funktionsprinzip

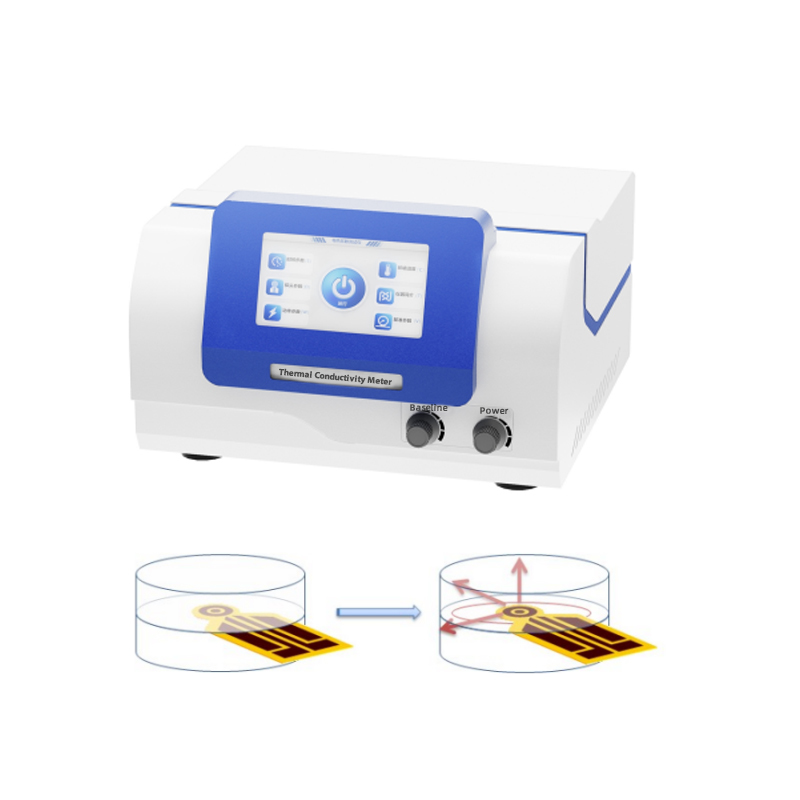

Die transiente planare Wärmequellentechnologie (TPS) ist eine neuartige Methode zur Messung der Wärmeleitfähigkeit. Das Prinzip der Bestimmung der thermischen Eigenschaften von Materialien basiert auf der transienten Temperaturantwort, die von einer scheibenförmigen Wärmequelle mit schrittweiser Erwärmung in einem unendlichen Medium erzeugt wird. Verwendung hitzebeständiger Materialien zur Herstellung einer flachen Sonde, die sowohl als Wärmequelle als auch als Temperatursensor dient. Der Wärmewiderstandskoeffizient einer Legierung hängt linear von Temperatur und Widerstand ab. Das bedeutet, dass durch das Verständnis der Widerstandsänderung der Wärmeverlust bestimmt werden kann, der die Wärmeleitfähigkeit der Legierung widerspiegelt
reichlich. Die Sonde dieser Methode ist ein kontinuierlicher Dünnfilm mit Doppelhelixstruktur, der durch Ätzen einer leitfähigen Legierung gebildet wird, mit einer doppelschichtigen isolierenden Schutzschicht auf der Außenschicht und einer sehr geringen Dicke, die der Sonde eine gewisse mechanische Festigkeit verleiht und die elektrische Isolierung mit der Probe aufrechterhält. Während des Prüfvorgangs wird die Sonde zur Prüfung in die Mitte der Probe platziert. Wenn Strom durch die Sonde fließt, entsteht ein gewisser Temperaturanstieg und die erzeugte Wärme diffundiert gleichzeitig zu den Proben auf beiden Seiten der Sonde. Die Geschwindigkeit der Wärmediffusion hängt von den Wärmeleitfähigkeitseigenschaften des Materials ab. Durch die Aufzeichnung der Temperatur und der Ansprechzeit der Sonde kann die Wärmeleitfähigkeit direkt aus einem mathematischen Modell ermittelt werden.

Testobjekt

Metalle, Keramik, Legierungen, Erze, Polymere, Verbundwerkstoffe, Papier, Stoffe, Schaumstoffe (Wärmedämmstoffe und Platten mit ebenen Oberflächen), Mineralwolle, Zement w
Alls, glasfaserverstärkte Verbundplatten CRC, Zement-Polystyrol-Platten, Sandwichbeton, glasfaserverstärkte Stahlplatten-Verbundplatten, Papierwabenplatten, Kolloide, Flüssigkeiten, Pulver, körnige und pastöse Feststoffe usw. verfügen über eine breite Palette von Testobjekten.

Hauptmerkmale

u Referenzstandards für Ganzmaschineninstrumente: ISO 22007-2；

u Der Testumfang ist groß, die Testleistung ist stabil und es liegt auf dem führenden Niveau unter ähnlichen Instrumenten in China;

u Durch die direkte Messung mit einer einstellbaren Testzeit von etwa 5 bis 160 Sekunden kann die Wärmeleitfähigkeit schnell und genau gemessen werden, wodurch viel Zeit gespart wird.

u Es wird nicht wie bei der statischen Methode durch den Kontaktwärmewiderstand beeinflusst;

u Es ist keine spezielle Probenvorbereitung erforderlich und es gibt keine besonderen Anforderungen an die Probenform. Feste Blöcke benötigen lediglich eine relativ glatte Probenoberfläche und eine Länge und Breite, die mindestens dem Doppelten des Sondendurchmessers entspricht;

u Durch die zerstörungsfreie Prüfung von Proben können diese wiederverwendet werden;

u Das Design der Sonde basiert auf einer Doppelhelix-Struktur, kombiniert mit einem speziellen mathematischen Modell, und verwendet Kernalgorithmen zur Analyse und Berechnung der auf der Sonde gesammelten Daten.

u Das Strukturdesign des Probentisches ist clever, einfach zu bedienen, für die Platzierung von Proben unterschiedlicher Dicke geeignet und gleichzeitig einfach und schön.

u Die Datenerfassung auf der Sonde erfolgt über einen importierten Datenerfassungschip
s, die eine hohe Auflösung haben und die Testergebnisse genauer und zuverlässiger machen können;

u Das Steuerungssystem des Hosts verwendet ARM-Mikroprozessoren, die eine schnellere Verarbeitungsgeschwindigkeit als herkömmliche Mikroprozessoren haben, was die Analyse- und Verarbeitungsfähigkeiten des Systems verbessert und zu genaueren Berechnungsergebnissen führt;

u Das Instrument kann zur Bestimmung thermischer Eigenschaften wie Blockfeststoffe, Pastenfeststoffe, körnige Feststoffe, Kolloide, Flüssigkeiten, Pulver, Beschichtungen, Filme, Isoliermaterialien usw. verwendet werden;

u Intelligente Mensch-Maschine-Schnittstelle, Farb-LCD-Display, Touchscreen-Steuerung, einfache und unkomplizierte Bedienung;

u Leistungsstarke Datenverarbeitungsfunktionen. Ein hochautomatisiertes Computerdatenkommunikations- und Berichtsverarbeitungssystem.

Technischer Parameter

Im Vergleich zu anderen Methoden ist es schneller
, einfacher und mehr Cumfassend
