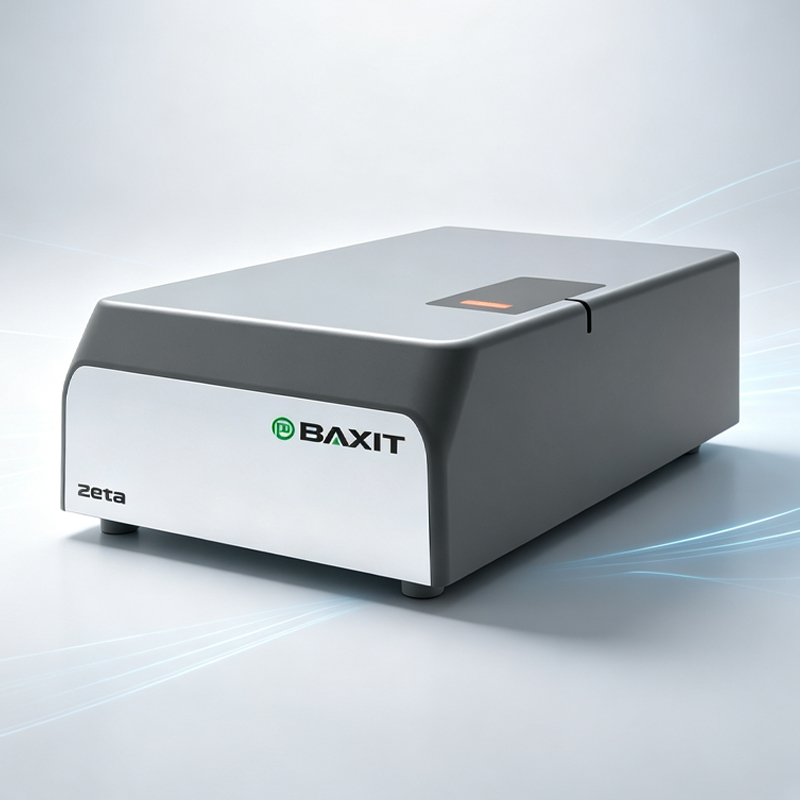

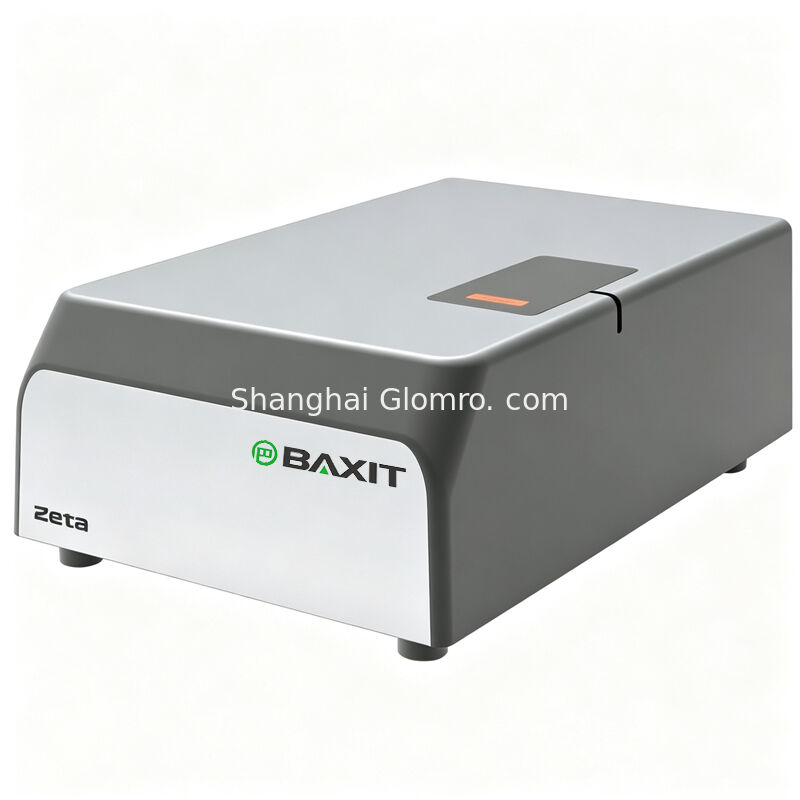

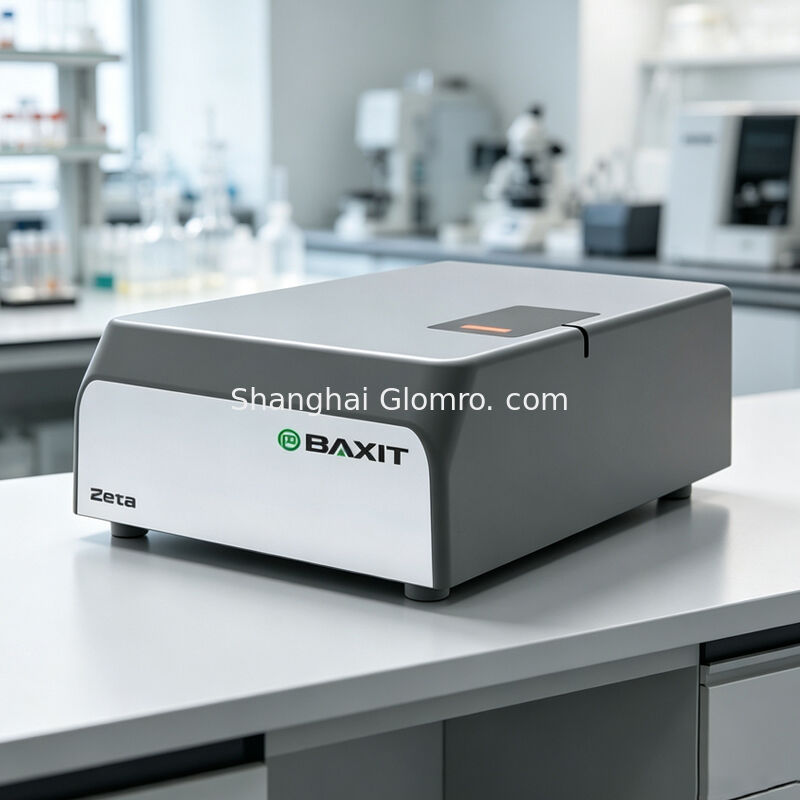

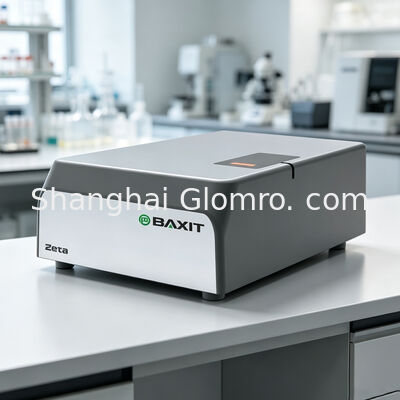

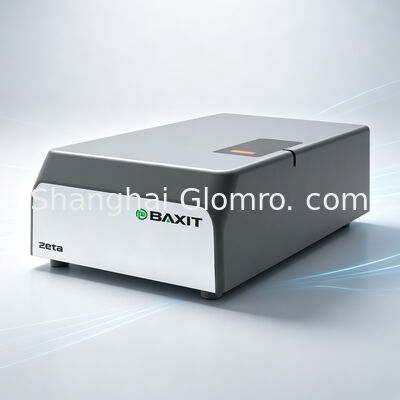

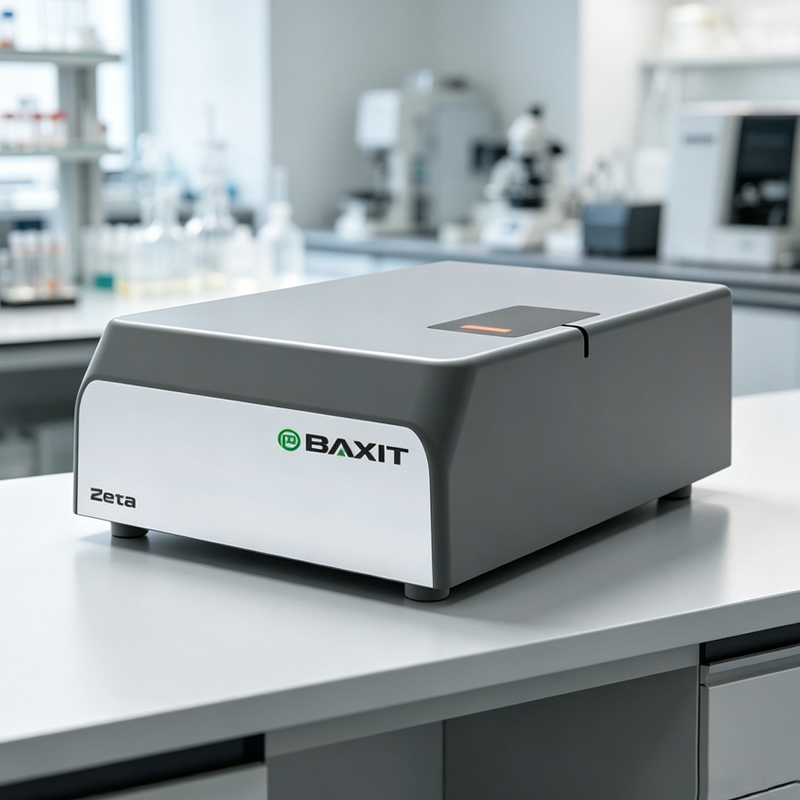

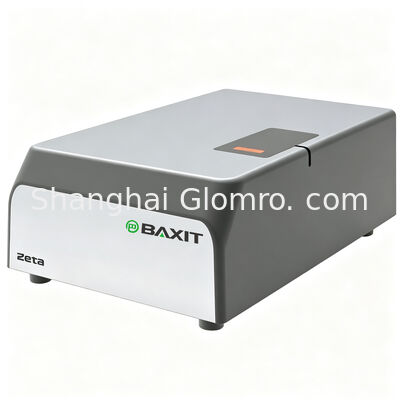

Nano-Größe und Zeta-Potenzialanalysator
Einführung in das Instrument
Der Nanopartikelgröße und Zeta-Potenzialanalysator ist unser neuestes integriertes Analyseinstrument, das Nanopartikelgrößen- und Zeta-Potenzialtests kombiniert. It uses the dynamic light scattering (DLS) principle by measuring the fluctuation signal of scattered light intensity generated by Brownian motion of particles in the sample and obtaining the autocorrelation function through the digital correlator to analyze the diffusion coefficient of particlesDie Partikelgröße und -verteilung werden anhand der Stokes-Einstein-Gleichung berechnet. The electrophoretic mobility of the particles was determined by testing the frequency shift of the light scattered by the particles under an applied electric field using the electrophoretic light scattering (ELS) technique, und das Zeta-Potenzial und die Verteilung der Partikel wurden nach der Henry-Gleichung berechnet;Die Methode der statischen Lichtstreuung (SLS) wurde verwendet, um die durchschnittliche Intensität des gestreuten Lichts bei unterschiedlichen Konzentrationen der Standardsubstanz und der Probe zu messen., berechnen Sie das Rayleigh-Verhältnis bei jeder Konzentration und zeichnen Sie die Debye-Kurve, um das Molekülgewicht und den zweiten Vili-Koeffizienten von Proteinen und Polymeren zu erhalten.

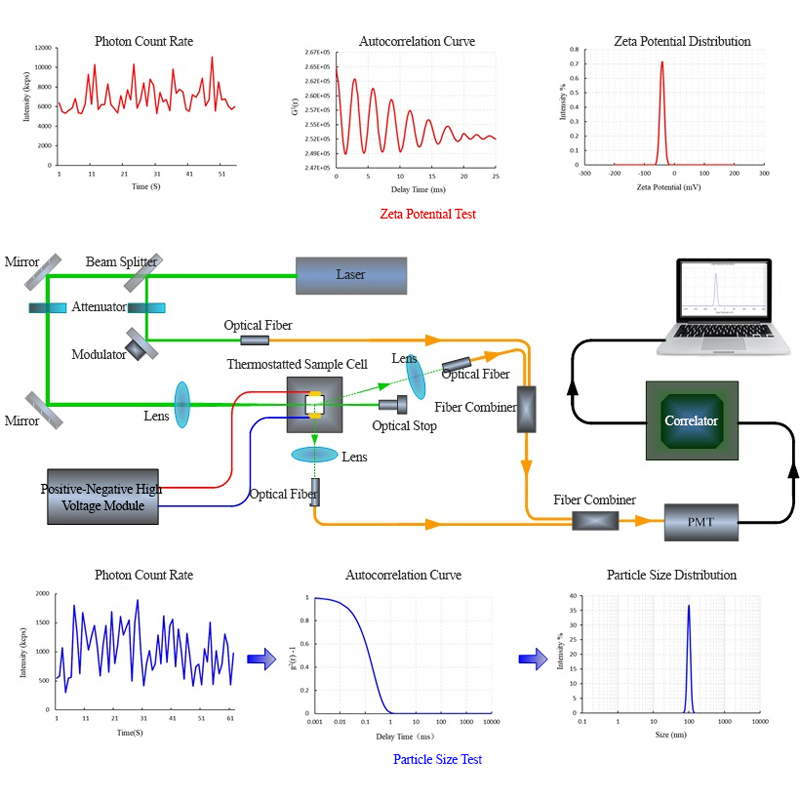

Schematisches Diagramm der Nanopartikelgröße und der möglichen Prüfung
Hauptmerkmale
1. Vollfaser-Testoptikweg für hohe Empfindlichkeit
Der Testoptische Pfad, der mit einem leistungsstarken, geräuscharmen, fasergekoppelten Halbleiterlaser und einem dynamischen Lichtempfängersystem mit ausschließlich Faserstreuung mit geringer Dunkelheit aufgebaut wurde,Hochempfindliche HAMAMASTU-Fotomultiplier-Röhre (PMT) als Photodetektor, gibt das gesamte Prüfsystem eine extrem hohe Empfindlichkeit und Signal-Rausch-Verhältnis, die Grundlage für die Genauigkeit der Prüfung und hohe Auflösung
2,Die Überprüfung der Kalibrierung im vollen Bereich gewährleistet die Genauigkeit der Prüfungen
Die Kalibrierüberprüfung erfolgt über den gesamten Bereich mit mehreren nationalen Partikelgrößen-Referenzmaterialien.mit Prüfgenauigkeitsfehlern von weniger als 1% (höher als die Anforderungen der nationalen Norm GB/T29022-2021/ISO22412:2017).
3 Eine hochpräzise Konstante-Temperaturregelung sorgt für die Stabilität der Prüfungen
Der Halbleiterlaser mit automatischer Konstante-Temperatur-Technologie sorgt für eine stabile und zuverlässige Laserleistung.Das hochpräzise System zur Kontrolle der konstanten Temperatur hält die zu prüfende Probe während des gesamten Prüfprozesses in der Probenzelle bei einer konstanten Temperatur, so dass Abweichungen aus der Prüfung vermieden werden, die durch Veränderungen der Viskosität des Mediums und der Brownian-Bewegungsgeschwindigkeit der Partikel aufgrund von Temperaturschwankungen verursacht werden, und somit die Zuverlässigkeit und Stabilität der Prüfergebnisse gewährleistet werden.
|
Anzahl der Prüfungen
|
Durchschnittlicher Partikelgrößenwert der Prüfung
|
|
- Nein. Ich weiß nicht.1
|
15.89 nm
|
|
- Nein. Ich weiß nicht.2
|
160,08 nm
|
|
- Nein. Ich weiß nicht.3
|
160,01 nm
|
|
- Nein. Ich weiß nicht.4
|
16.14 nm
|
|
- Nein. Ich weiß nicht.5
|
16.19 nm
|
|
- Nein. Ich weiß nicht.6
|
16.11 nm
|
|
Durchschnitt
|
160,07 nm
|
|
Standardabweichung
|
0.11 nm
|
|
Wiederholbarkeitsfehler
|
0.66%
|
4 Hochgeschwindigkeits-Digitalkorrelator für hohe Auflösung
Der selbst entwickelte Hochgeschwindigkeits-Digitalkorrelator, als Kernkomponente für die Signalverarbeitung,Sammeln dynamischer Lichtstreuung mit hoher Geschwindigkeit in Echtzeit und Durchführung von AutocorrelationsvorgängenEs hat die Fähigkeit, eine Signallauflösung von 6 ns, eine Datenverarbeitungsgeschwindigkeit von 100 Megabit und einen linearen dynamischen Bereich von über 1011 zu erkennen.Gewährleistung der Integrität der Autocorrelationskurve von Teilchen unterschiedlicher Größe über den gesamten Bereich.
5Die Analysemethode der Kosinus-Anpassung ermöglicht eine schnelle Prüfung.
Die Bewegung der Partikel, angetrieben durch ein angewandtes elektrisches Feld, umfasst eine gerichtete elektroforetische Bewegung und eine unregelmäßige Brownianbewegung.Die durch die Erfassung der Streuungslichtintensität ermittelte Autocorrelationsfunktion ist die Überlagerung der Signale der Partikeldiffusion und der elektroforetischen Bewegung. Die Analysemethode der Cosinus-Anpassung kann das durch die elektroforetische Bewegung in der Auto-Korrelationsfunktion verursachte Doppler-Frequenzverschiebungssignal in kurzer Zeit effektiv ermitteln,die Auswirkungen der Brownian-Bewegung beseitigen. Um schnelle Zeta-Potenzialtests zu erreichen, wobei die Elektrodenpolarisierung verringert und die Lebensdauer der Zeta-Potenzial-Probenzelle verlängert wird.
Anwendungsbereich:
Es wird weit verbreitet zur Prüfung der Partikelgröße, des Zeta-Potenzials und des Molekulargewichts von Proben wie organischen oder anorganischen Nanoemulsionen, Pulvern, Polymeren, Mikellen, Virus-Antikörpern usw. verwendet.in verschiedenen Bereichen einschließlich neuer Materialien, Feinchemie, Biotechnik, Farben und Beschichtungen, Lebensmittel und Medizin, Luft- und Raumfahrt, Verteidigungswissenschaft und -technologie usw.Kontrolle der Produktionskosten, und die Stabilität der Dispersionssysteme und die Tendenz zur Partikelagglomeration beurteilen.
Produktvorteil
² Korrelator für hohe Rate und hohe Empfindlichkeit
² Hochempfindliche Photomultiplierröhre von Hamamatsu aus Japan
² Doppelluftstromzirkulation
² Vollstromversorgung mit Gleichstrom
² Japanischer Opnex Laser mit konstanten Temperatur und Leistung
Technische Parameter und detaillierte Konfiguration des photocorrelierten Nanopartikelgrößenanalysators BXT-N9-D
| Modell |
BXT-N9-D
|
| Prüfgrundsätze |
Dynamische Lichtstreuung (DLS), elektroforetische Lichtstreuung (ELS), statische Lichtstreuung (SLS), Photonkorrelationsspektroskopie (PCS)
|
| Durchsetzung von Normen |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Verwendung in der Luftfahrt.1996
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.2012
|
| Prüfparameter |
Partikelgröße, Zetapotential, Molekülgewicht, zweiter Vili-Koeffizient
|
| Partikelgröße |
Verstreuungswinkel |
90° |
| Prüfbereich |
0.5nm-10.000nm |
| Genauigkeitsfehler |
± 1% (NIS-nachvollziehbares Referenzmaterial) |
| Wiederholbarkeitsfehler |
± 1% (NIS-nachvollziehbares Referenzmaterial) |
| Konzentrationsbereich |
0.1 mg/ml-40% w/v* |
| Trendprüfung |
Temperaturentwicklung, Zeitentwicklung |
| Probenzelle (optional) |
4 ml Polystyrolkubetten, 4 ml Quarzglaskubetten, 40 μl Mikrokubetten |
| Zeta-Potenzial |
Verstreuungswinkel |
12° |
| Zeta-Potenzialbereich |
Keine tatsächlichen Grenzen |
| Elektrophoretische Mobilitätsbereiche |
> +20μm·cm/V·s / <-20μm·cm/V·s |
| Leitungsbereich |
0-270 mS/cm* |
| Ein für die Prüfung geeigneter Partikelgrößenbereich |
1 nm - 120μm * |
| Elektrode |
mit einer Breite von nicht mehr als 15 mm |
| Molekülgewicht |
Messbereich |
340 Da - 2 × 107Ja.* |
Systemparameter
|
Lichtquelle |
Hochleistungs-Festkörperlaser, λ = 532 nm, P = 30 mW |
| Licht betont den Bereich der Knoten |
0-100% automatische Anpassung |
| Detektor |
mit einer Breite von mehr als 20 mm |
| Korrelator |
512 physikalische Kanäle, dynamisch verstellbare Probenahmezeit 0,1 us - 1 ms |
| Temperaturregelungsbereich |
5°C bis 90°C°C |
| Temperaturregelungsgenauigkeit |
Plus oder minus 0,1 °C |
| Betriebsstromversorgung |
AC 100V-240V @ 50Hz-60Hz, Gleichstrom 12V/10A |
| Umweltanforderungen |
5-45°C, 10% - 85% relative Luftfeuchtigkeit (keine Kondensation) |
| Aussehende Abmessungen |
650 mm × 410 mm × 200 mm |
| Gesamtgewicht |
20 kg |
| Anmerkung: * Bezogen auf Stichprobe und Option |
